Als Brandschutzingenieur stelle ich in der Praxis immer wieder fest, dass der Auslegung der Pumpenansaugvorrichtung (Ansaugsystem) in Feuerlöschanlagen nicht die gebührende Aufmerksamkeit geschenkt wird. Dabei ist sie für die Einsatzbereitschaft von Feuerlöschpumpen, insbesondere in Saughebungsanlagen, von entscheidender Bedeutung. Übersicht über die wichtigsten Komponenten: Ansaugbehälter Ansaugleitung Ablassventil Überlauf Niveauschalter (Pumpenstartfreigabe) Druckschalter (Pumpenstart) Rückschlagventil in der Ansaugleitung Manuelle Befüllung / Nachfüllung Prüf- und Entlüftungsleitungen Auslegung gemäß DIN EN 12845: Geringe Gefährdung (LH) Mindestvolumen des Ansaugbehälters: 100 Liter Mindestdurchmesser der Ansaugleitung: 25 mm Mäßige & hohe Gefährdung (OH, HHP, HHS) Mindestvolumen des Ansaugbehälters: 500 Liter Mindestdurchmesser der Ansaugleitung: 50 mm Häufige Auslegungsfehler: Zu kleine Vorratsbehälter → unzureichende Wassersäule Falsch dimensionierte Rohrleitungen → verzögerte Ansaugung Fehlende oder falsch platzierte Rückschlagventile Unzureichende Überwachung (Druck-/Niveauschalter) Mein Fazit: Die Pumpenvorlage ist kein “Nebenbauteil”, sondern ein kritisches Sicherheitselement. Eine saubere Planung und normgerechte Ausführung entscheidet darüber, ob die Feuerlöschpumpe im Ernstfall sofort und zuverlässig arbeitet.

Auf den ersten Blick wirkt dieser Abschnitt einfach. Er bildet jedoch die Grundlage für das gesamte Brandschutzkonzept. Bevor Brandschutzmaßnahmen geplant werden, müssen Planer das Projekt, das Gebäude und die Vorschriften genau verstehen. Typische Punkte in diesem Abschnitt sind: Projektumfang und -zweck Was ist der Auftrag? Handelt es sich um ein neues Konzept, eine Aktualisierung oder um einen Teil eines Baugenehmigungsverfahrens? Art der Planungsaufgabe Bezieht sich diese auf: einen Neubau. An- oder Umbauten. oder eine Begutachtung eines bestehenden Gebäudes? Beschreibung des Gebäudes Wichtige Informationen umfassen beispielsweise: Gebäudeklasse Besondere Bauweise. Nachbargebäude und Abstandsflächen. Gebäudestruktur Verständnis des Tragwerks und der Bauweise sowie der Brennbarkeit von Baumaterialien. Planungsgrundsätze und Schutzziele Dazu gehören verschiedene Vorschriften und Anforderungen, wie zum Beispiel: Bauvorschriften. Arbeitssicherheit. Umweltschutz. Vertragliche Sicherheitsanforderungen. Denkmalschutz. Nachweismethoden und Dokumentation Letztendlich legt der Planer fest, wie die Brandschutzanforderungen nachgewiesen und dokumentiert werden. Diese Punkte zeigen, dass ein Brandschutzkonzept lange vor der Planung der technischen Anlagen beginnt. Es beginnt mit dem Verstehen des Gebäudes, der Risiken und der gesetzlichen Rahmenbedingungen. Denn gute Brandschutzplanung beginnt immer mit den richtigen Fragen und den richtigen Informationen.

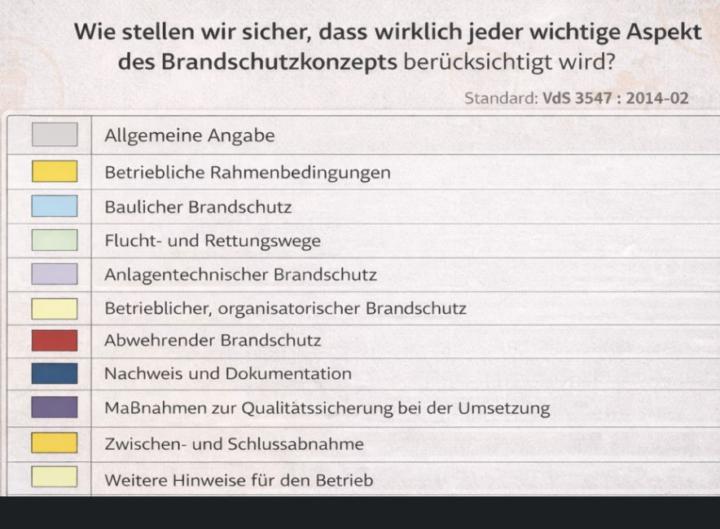

Eine strukturierte Checkliste kann hier Abhilfe schaffen. In der deutschen Brandschutzpraxis bieten Richtlinien wie VdS 3547 (2014-02) Hinweise und Informationen zur Planung und Prüfung. Eine typische Checkliste deckt folgende Bereiche ab: Allgemeine Angabe– Details zum Projekt und zum Gebäude. Betriebliche Rahmenbedingungen – Nutzung des Gebäudes und potenzielle Risiken. Baulicher Brandschutz – Brandabschnitte, feuerbeständige Konstruktion, Gebäudestruktur. Flucht- und Rettungswege – Ein entscheidender Faktor für eine sichere Evakuierung. Anlagentechnischer Brandschutz – Brandmelder, Sprinkleranlagen, Rauchabzug. Betrieblicher, organisatorischer Brandschutz– Verfahren, Schulungen, Betriebssicherheit. Abwehrender Brandschutz – Zufahrt und Unterstützung für die Feuerwehr. Nachweis und Dokumentation – Nachweis, dass der Plan alle Anforderungen erfüllt. Maßnahmen zur Qualitätssicherung bei der Umsetzung – ordnungsgemäße Installation und Ausführung. Zwischen- und Schlussabnahme – Überprüfung während und nach dem Bau. Weitere Hinweise für den Betrieb – Empfehlungen für den sicheren Betrieb und das langfristige Risikomanagement. Diese Punkte zeigen: Ein Brandschutzkonzept ist nicht nur ein Dokument für die Bauabnahme. Es ist eine strukturierte Sicherheitsstrategie, die Menschen, Gebäude und den Geschäftsbetrieb schützt. Guter Brandschutz bedeutet nicht nur Kästchen abhaken, sondern das Ganze sehen und sicherstellen, dass alles Wichtige bedacht wird.

Wie leicht kann ein Brand entstehen? Häufige Ursachen sind: menschliches Versagen, fehlerhafte Elektroinstallationen oder überhitzte Geräte. Ein kleines Problem kann schnell zu einem großen werden – es kann erhebliche Sachschäden verursachen, den Geschäftsbetrieb stören und im schlimmsten Fall Menschen gefährden. Deshalb ist ein gut durchdachtes Brandschutzkonzept sehr wichtig. Als Brandschutzplaner wollen wir nicht nur Vorschriften einhalten, sondern ein Konzept erstellen, das Menschen, Gebäude und Betriebsabläufe schützt. Ein Brandschutzkonzept umfasst drei Schlüsselbereiche: Bauliche Maßnahmen – Brandabschnitte, feuerbeständige Konstruktionen, Fluchtwege. Technische Anlagen – Brandmeldeanlagen, Sprinkleranlagen, Rauchabzugsanlagen. Organisatorische Maßnahmen – Brandschutzvorschriften und richtiges Verhalten im Brandfall Das Wichtigste: Jedes Konzept muss auf das Gebäude und dessen Nutzung zugeschnitten sein. Es gibt keine Einheitslösung. Wenn diese Elemente richtig geplant sind, wird das Brandschutzkonzept mehr als nur ein Dokument zur Genehmigung – es ist eine Sicherheitsstrategie für das gesamte Gebäude. Guter Brandschutz schützt mehr als nur Sachwerte. Er schützt Menschen und ermöglicht eine sichere Evakuierung, wenn es wirklich darauf ankommt.

Was ist ein ESFR-Sprinkler? ESFR bedeutet Early Suppression Fast Response. Diese Sprinkler sind speziell entwickelt, um Brände früh zu erkennen und direkt zu löschen, nicht nur den Brand zu kontrollieren. Durch schnelle Reaktionszeit und hohe Wassermenge bieten ESFR-Sprinkler einen guten Schutz, besonders in Hochregallagern. Anwendbare Normen DIN EN 12845 DIN EN 12259-13 VdS CEA 4001 K-Faktor:K200 – K480 Sprinkler-Abstand Der Abstand der Sprinkler hängt von Deckenhöhe, Lagerart und Brandrisiko ab. Typische Werte: Maximaler Abstand: 3,7 m bei Deckenhöhe bis 9,2 m 3,1 m bei Deckenhöhe über 9,2 m Minimaler Abstand:2,4 m Anwendungen ESFR-Sprinkler werden oft benutzt in: Hochregallagern Logistikzentren Verteilzentren Lagergebäuden mit hoher Brandlast Lagern mit Plastik oder Kartonverpackungen
