J'avais une seule envie : souder, dessouder, remplacer des composants. Je me rends compte que la microsoudure doit rester le dernier recours, pas le premier réflexe. Cette semaine, j'ai eu un excellent exemple sur un lot d'ordinateurs portables de même référence, j'ai un symptôme récurrent : un port USB hors service. On pourrait être tenté de conclure rapidement : « Le port USB est HS, il faut le remplacer. » Les diagnostics ont raconté une toute autre histoire. 📌 Deux machines présentaient simplement des broches internes du connecteur USB déformées, créant le court-circuit. ⏱️ 5 à 10 minutes d'intervention à la pince ont suffi pour remettre les ports en état. 📌 La troisième machine, en revanche, cachait une panne totalement différente. Le port USB était non fonctionnel . Le véritable coupable était un condensateur en court-circuit sur la ligne USB 5 V Sauf que moi je me suis lancé dans l'idée de remplacer le port USB - dessouder un connecteur USB traversant 9 broches ; -> galère au vue de mes compétences - retrouver exactement le bon modèle de remplacement sur des cartes donneuses; - ressouder le nouveau connecteur ; -> RE galère (trou bouché pour le connecteur usb traversant) Pour cette troisième machine une opération de 30 - 40 min s'est transformé en plusieurs heures. Chaque minute passée à mesurer, réfléchir et comprendre la panne peut en faire économiser plusieurs dizaines ensuite. PS : Je suis un peu moins nul après 5 ports usb cramés :D , >> c'est pourtant si simple en vidéo <<

Bonjour à toutes/tous, je suis ingénieur mais pas très calé en éléctronique. J'aimerais monter en compétence sur la réparation élec, pour l'instant à un niveau hobbyist un peu en "projet annexe", mais peut-être un jour en vue d'une reconversion professionnelle.

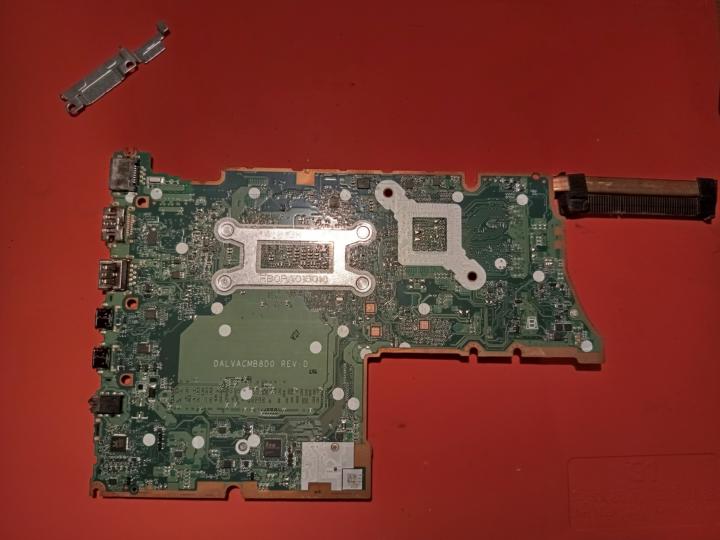

Après avoir constaté que le chargeur dont je disposais était HS (c'est crétin) -- j'ai constaté avec un chargeur fonctionnel le problème suivant : - Le ventilateur tourne - J'ai des leds qui reste allumée - Aucun bip - Pas d'affichage à l'écran - Pas de sortie HDMI J'ai testé le courant sur différentes bobines je trouve au bornes les tensions suivantes : - 20 V sur le condensateur à côté du connecteur de charge - 9,23 V - 5,14 V - 3,3 V (A varié énormément puis est devenu stable) - 1,20 V A priori la ligne primaire semble ok ? - la suite serait un bios corrompu ? - une RAM soudée HS ? En pièce jointe "le diagram" de la carte mère que je ne sais pas vraiment lire mais j'ai l'impressin d'être intelligent si je laisse le PDF ouvert 😃 Face A et B de la carte mère Edit 28 juin 12h16 : Photo caméra thermique. Je vois 2 bobines, monter en température dès mise sous tension. Tension relevée 1.8v

Salut les passionnés, J'aimerai upgrader mon alim labo 30V/10A par une alim un peu plus moderne, et vos avis et conseils sur celles avec lesquelles vous bossez me seraient bien utiles. Bien le merci. 🙏

Bonjour à tous, Je suis réparateur depuis 2014 et actuellement je suis en cours de création de ma future boutique de réparation et de vente de matériel reconditionnés
