¡Hola a todos! En esta sesión vamos a pasar de la teoría a la práctica. Para dominar el diseño arquitectónico, primero debemos entender el soporte de todo proyecto: el terreno. 🎯 Objetivo de la práctica Desarrollar la capacidad de interpretar curvas de nivel y traducirlas a modelos 3D precisos utilizando la herramienta Malla (Mesh) de Archicad. 📝 Instrucciones del Ejercicio Deben replicar los 6 perfiles topográficos que aparecen en la imagen adjunta. Para cada uno, sigan este flujo de trabajo profesional: 1. Calco: Importen la imagen a Archicad y úsenla como referencia (Trace & Reference). 2. Modelado de Base: Creen la malla base rectangular. 3. Definición de Curvas: Dibujen las curvas de nivel usando la herramienta Spline. 4. Inclusión de Puntos: Integren las Splines a la malla (usando la "Varita Mágica") seleccionando la opción "Ajustar a aristas del usuario". 5. Elevación: Asignen las alturas correspondientes a cada curva para generar la morfología deseada: - Acantilado: Un cambio brusco de nivel en un extremo. - Pico Aislado: Una elevación cónica central. - Cerros: Dos elevaciones con una vaguada suave. - Peñón: Una elevación asimétrica con una cara escarpada. - Meseta: Una elevación con la cima plana. - Collado: El punto de paso entre dos cimas (fíjense bien en la relación entre la Cima y el Collado). 🚀 Para los Alumnos Avanzados Si ya dominas la creación de topografías básicas, ¡queremos ver tu progreso! Te invito a: - Subir capturas de tus terrenos con texturas y materiales aplicados. - Mostrar cómo integras estos terrenos en un flujo de trabajo con Sobrescrituras Gráficas. - Compartir tus avances directamente en la comunidad de ArchiBIM Academy. 📤 Entrega - Formato: Captura de pantalla de la ventana 3D (F3) y de la planta (F2) donde se vean los 6 ejercicios terminados. - Fecha límite: Antes de la próxima sesión. ¡A modelar! El terreno es el primer paso para una gran arquitectura.

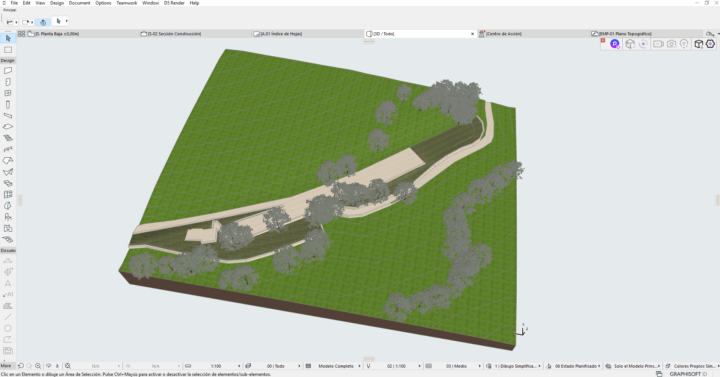

Modelado de terreno, vias, muros de contencion, escaleras y caminos.

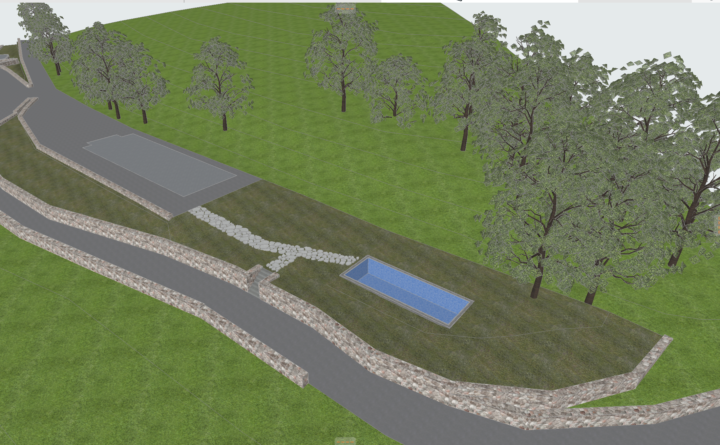

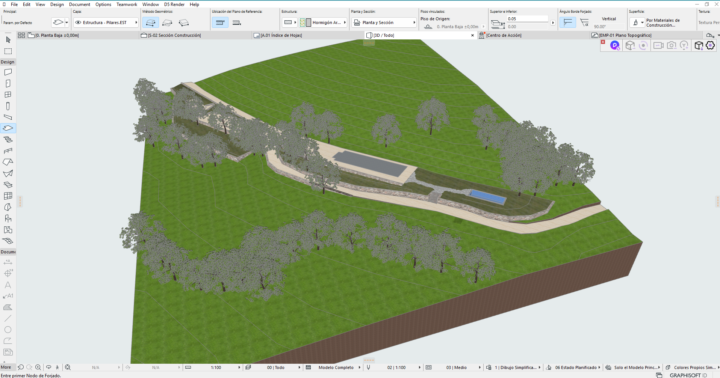

Este es el avance de la clase ante pasada, se corrigio la textura de los muros de contencion, se coloco una escalera se hicieron forjados y caminos y se coloco correctamente la alberca ademas de acomodar los elementos a su nivel real. Fue un ejercicio productivo y enriquecedor.

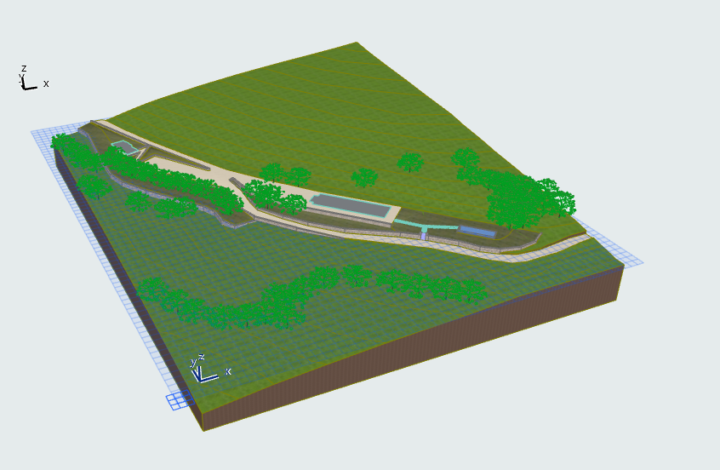

Hola compañeros, les comparto el avance del modelado del proyecto TerraSense referente a topografia y contenciones.
